Alcatel Nokia G-010G-P

Das Alcatel Nokia G-010G-P GPON ONT Indoor-ONT bietet eine Teilnehmerschnittstelle für 7360 ISAM FX und 7302 ISAM.
Das ONT terminiert die PON-Schnittstelle und wandelt sie in eine Benutzerschnittstelle um, sodass eine direkte Verbindung zu Teilnehmergeräten hergestellt werden kann.

Alcatel Nokia G-010G-P GPON ONT MIT 1GE-PORT Das G-010G-P Indoor-ONT bietet eine Teilnehmerschnittstelle für die ISAM-Modelle 7360 FX und 7302. Das ONT terminiert die PON-Schnittstelle und wandelt sie in eine Benutzerschnittstelle um, die eine direkte Verbindung zu Teilnehmergeräten ermöglicht.

Funktionen des Alcatel Nokia G-010G-P GPON ONT:

Kompatibel mit dem GPON-Standard der G.984-Serie
IGMP v2/3 Snooping
Unterstützung für Multicast-GEM-Port
G984.4-konforme ONT-Management-Control-Schnittstelle für ONT-Verwaltung und -Bereitstellung
Auto-Negotiation und MDI/MDIX-Auto-Sensing
AES-Entschlüsselung mit Schlüsselgenerierung und Switching
Optische Technologie mit Anzeige der empfangenen Signalstärke
FEC in beide Richtungen
Leistungsüberwachung und Alarme
Spezifikationen des Alcatel Nokia G-010G-P GPON ONT

OPTISCHE PARAMETER – Upstream-Wellenlänge: Minimum: 1290 nm; Typisch: 1310 nm; Maximum: 1330 nm

SCHNITTSTELLEN – 10/100/1000 Base-T: 1; GPON SC/APC: 1

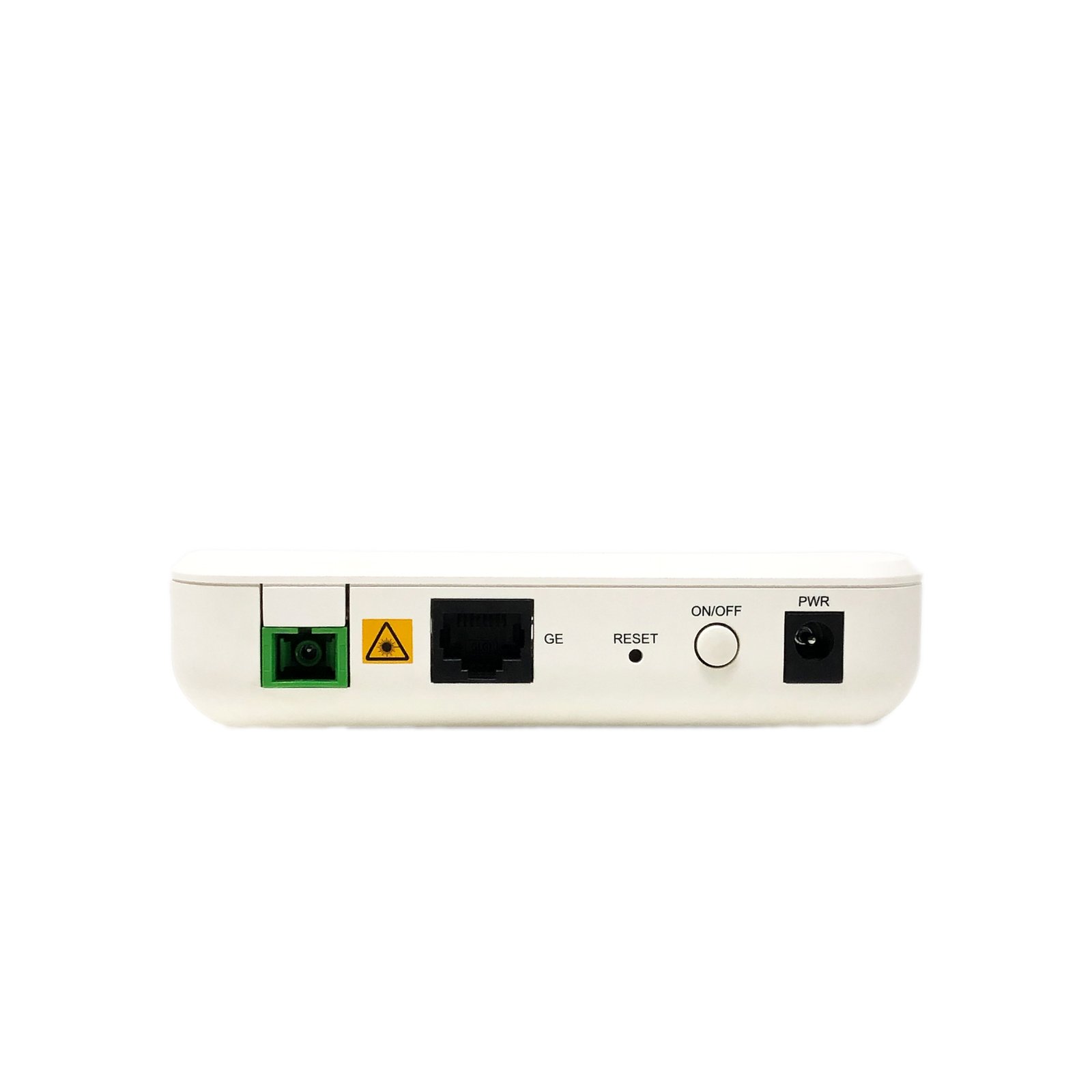

ANSCHLUSSBESCHREIBUNG: Glasfaseranschluss: Der SC/APC-Anschluss wird über ein Glasfaserkabel bereitgestellt; Ethernet-Anschluss: Dieser Anschluss wird über ein Ethernet-RJ-45-Kabel bereitgestellt. Es wird eine Ethernet-Verbindung unterstützt. Der Ethernet-Anschluss unterstützt sowohl Daten- als auch In-Band-Videodienste.

TECHNISCHE DATEN

Abmessungen
• 36,5 mm x 105 mm x 82 mm
(H x B x T)
• Gewicht: 109 g (0,24 lb), Netzteil
nicht im Lieferumfang enthalten

Stromversorgung
• +12 V (Stromversorgung über externes Netzteil)
• Unterstützung für Dying Gasp
• Leistungsaufnahme: Unter 8 W

Betriebsumgebung
• Temperatur: -5 °C bis 55 °C
• Luftfeuchtigkeit: 5 % bis 90 % relative Luftfeuchtigkeit

Sicherheit und elektromagnetische Störungen (EMI)
• UL 60950-1
• CSA C22.2 Nr. 60950-1
• FCC Teil 15b, Klasse B, IC-003
• ITU-T K.21

GPON-TC-Schicht
• G.984.3-konformes GPON Encapsulation Method (GEM) Framing
• Mehrere T-CONTs pro Gerät
• Mehrere GEM-Ports pro Gerät
• Flexible Zuordnung zwischen GEM-Ports und T-CONTs
• G.984.3-konforme Aktivierung mit automatisch erkannter SN und Passwort
• G.984.3-konformes Advanced Encryption System (AES-128)
• G984.3-konforme Vorwärtsfehlerkorrektur (FEC)
• G.984.3-konformer Datenbankadministrator (DBA) meldet 802.1p an das GEM-Mapper-Dienstprofil in Upstream-Richtung
• G984.5-konform: GPON/XGPON-Koexistenz

Tasten
• Ein/Aus
• Zurücksetzen

Installation
• Desktop
• Wandmontage

GPON-Netzwerkschnittstelle
• Konform mit G.984.x GPON-Standards
• Bidirektionale optische Baugruppe (BOSA) mit Laser, Anschlussstecker/abgewinkelt SC/APC-Anschluss mit physischem Kontakt
• 1,244-G-Burst-Modus-Upstream-Sender
• 2,488-G-Downstream-Empfänger kompatibel
• Avalanche-Photodioden-Empfänger (APD) und DFB-Sender (Distributed Feedback)
• 0,5 dBm bis 5,0 dBm Startleistung
• -28 dBm bis -8 dBm für den Empfang
• Wellenlängen: 1310 nm Upstream, 1490 nm Downstream
• Laserkonform gemäß FCC 21 CFR Part 15, Klasse B

Ethernet
• 10/100/1000Base-T-Schnittstelle mit RJ-45-Anschlüssen
• Automatische oder manuelle Konfiguration des Ethernet-Ports
• Automatische Erkennung von Medium Dependent Interface/Medium Dependent Interface Crossover (MDI/MDIX)
• Unterstützt portbasierte Downstream-Prioritätswarteschlangen und strikte Prioritätsplanung für die Differenzierung der Verkehrsklassen (CoS)
• Virtueller Switch basierend auf 802.1Q VLAN
• VLAN-Tagging/Detagging pro Ethernet-Port und Markierung/Neumarkierung von 802.1p
• VLAN-Stacking (Q-in-Q) und VLAN-Übersetzung
• CoS basierend auf VLAN-ID und 802.1p-Bit

• IPv4 Type of Service/Differentiated Service Code Point (ToS/DSCP) auf 802.1p
Mapping für ungetaggte Frames
• IGMPv2/v3-Snooping
• Unterstützt RFC 2236 (v2), RFC 3376 (v3)
• Unterstützt beliebiges Source-Multicast/Source-Specific-Multicast (ASM/SSM)

Betrieb, Administration und Wartung (OAM)
• Standardkonforme OMCI-Schnittstelle (Embedded Operations Channel) gemäß G.984.4 und G.988
• Unterstützt lokale WebGUI für die Konfiguration des Authentifizierungskennworts der optischen Netzwerkeinheit (ONU) vom LAN aus
• MIB-Manipulation über OMCI mit den Befehlen „create“, „delete“, „set“, „get“ und „get next“
• Bereitstellung von Ethernet-Diensten
• Alarmmeldung und Leistungsüberwachung
• Remote-Download von Software-Images über OMCI sowie Aktivierung und Neustart
• Unterstützt SLID (über WebGUI)

LEDs
• Stromversorgung
• PON
• Alarm
• Daten

Vorteile
• Umweltverträglichkeit im Einklang mit „grünen“ Trends – geringer Stromverbrauch
• Internet Group Management Protocol (IGMP)-Snooping zur Überwachung der Ein- und Austrittsaktivitäten von Mitgliedern am Ethernet-Port und zur selektiven Bereitstellung der Multicast-Streams
• Stromversorgung mit Dying-Gasp-Funktion
• Fortschrittliches dynamisches Bandbreitenmanagement ermöglicht Priorisierung pro Benutzer mit der Möglichkeit, die volle Leitungsgeschwindigkeit zu erreichen. Dies garantiert eine sehr hohe Servicequalität und Zukunftssicherheit und nutzt Elektronik, Glasfaser und Verteilungsanlagen optimal.
